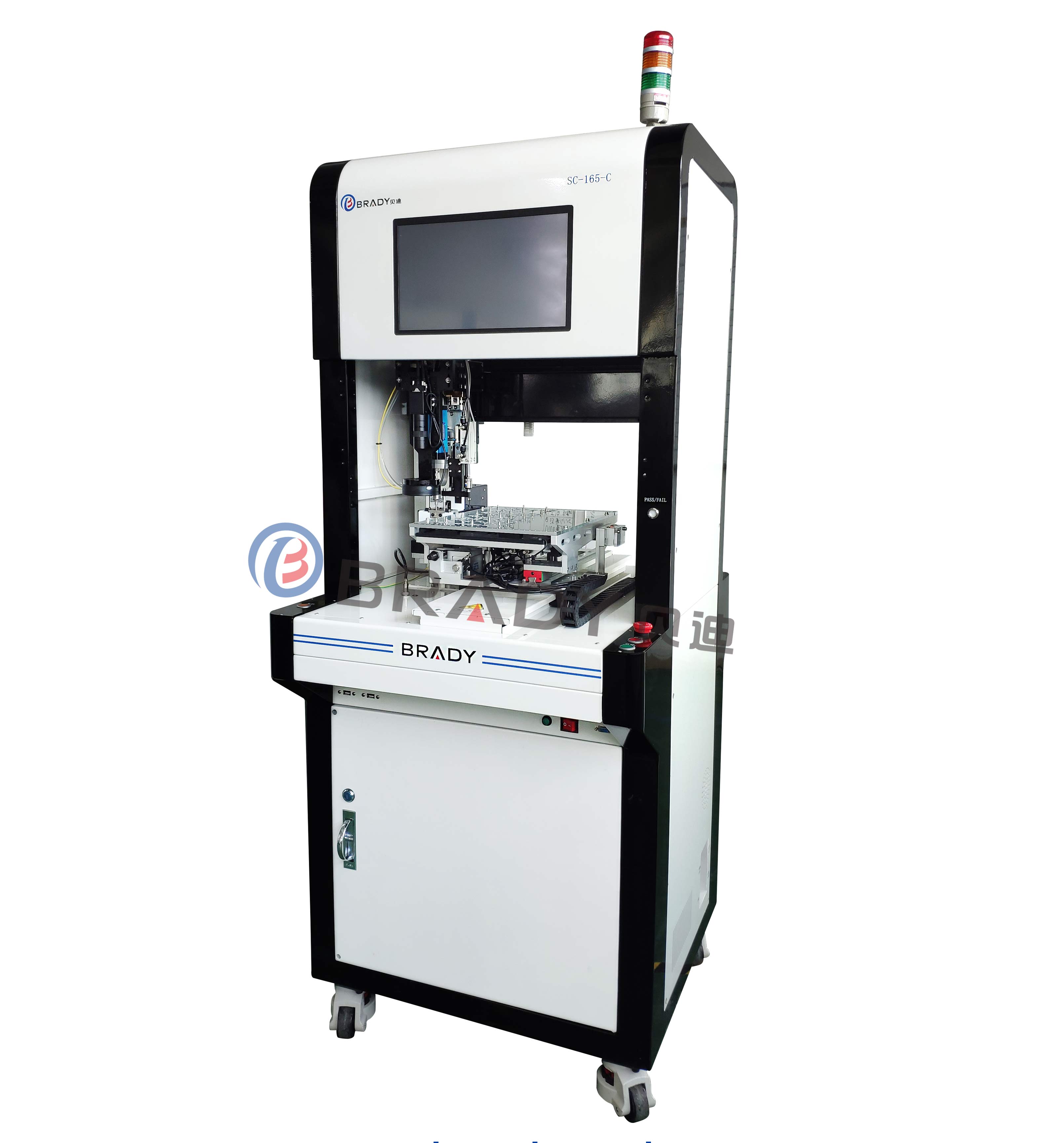

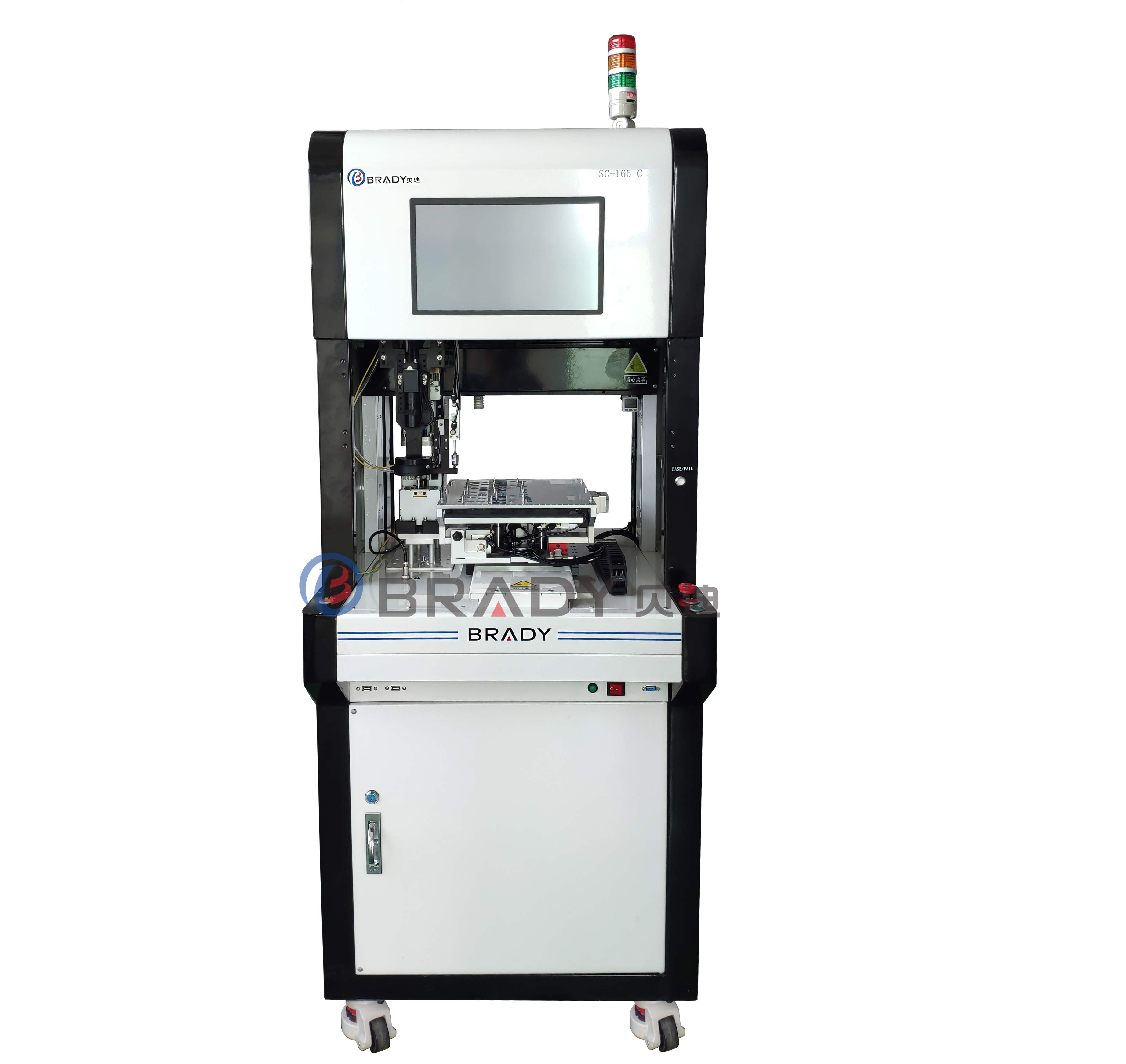

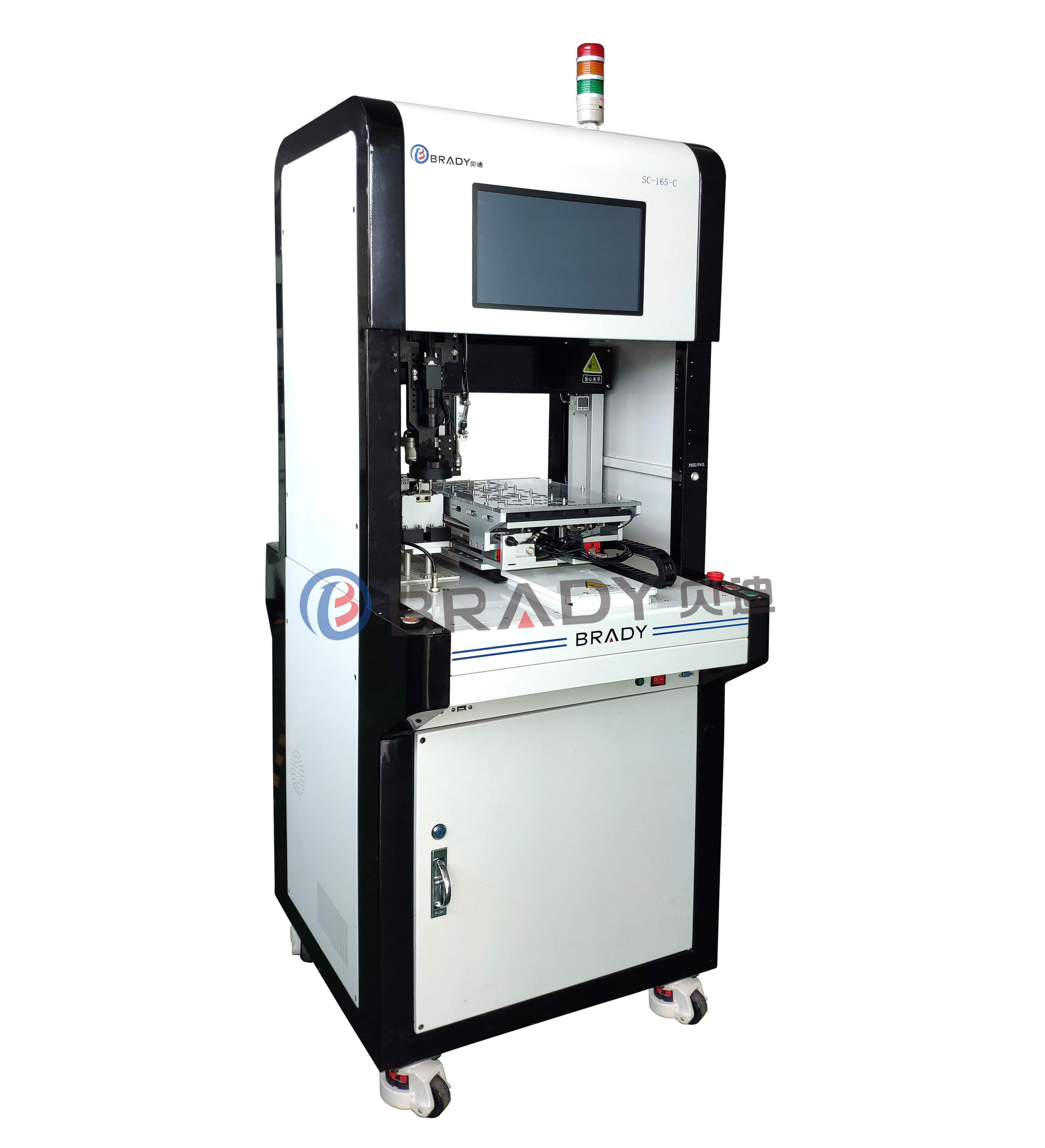

在线式自动锁螺丝机

品牌:贝迪

重量:80kg

电压电源:220VAC、50HZ

是否提供加工定制:是

产品资料下载:ODM

其它扩展属性:

其它扩展属性:

其它扩展属性:

< >

用途:

适用于小螺丝、高精度的锁付,如笔记本电脑、平板电脑、LED拼接屏、5G通讯模块等



主要功能:

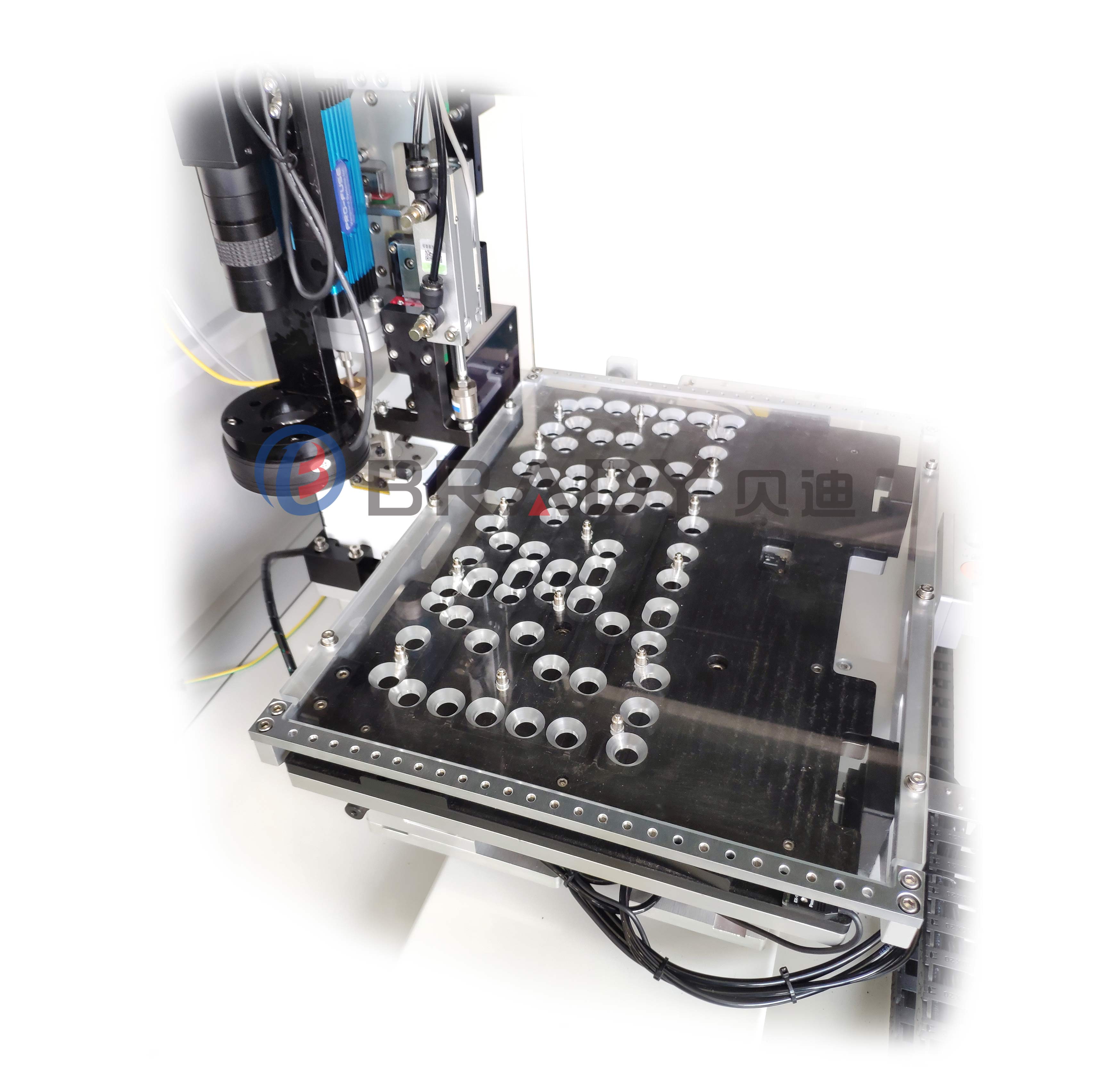

•CCD视觉定位,锁螺丝控制系统;
•CCD辅助示教螺丝坐标点 (以前需人工目视定位,误差大)
•CCD智能筛选不良螺丝孔  (弹片盖住、孔堵、孔不完整)
•PC机运动控制系统,可视化编程,数据保存无限制;
•智能电批:任意扭力、转速设置, 输出扭力波形与扭力值;
•螺丝浮高位移传感器,自动学习坐标高度;
•智能读取产品CAD XY坐标点,或读取Gerber资料获得XY坐标
•图示不良点螺丝位置;解决产品螺丝过多,不良点不易查找问题;
•具有智能检测功能,可检测漏锁、浮锁、滑牙等;

主要技术参数:

•机器尺寸:670*770*1650mm  (L*W*H)
•锁付范围:350*420*70mm(X*Y*Z)
•驱动方式:3轴精密伺服驱动、KK丝杆模组
•CCD精度:±0.02mm
•操作系统: Windows 7
•控制系统:PC + 高精度工业CCD +  高性能运动控制卡
•电批系统:智能电批,任意设定扭力与转速
•编程方式:CCD 坐标示教 + CAD坐标导入 + 教导式
•锁付效率:1.8~2.5S / 颗,视螺丝规格
•操作界面: 14寸LCD +  键盘  +鼠标
•电源:220VAC、50HZ
•气源:0.4Mpa



适用大平台、大螺丝的锁付,如手机、无绳电话、计算器、导航仪、音响、相机、笔记本电脑、平板电脑、学习机、小家电等

主要功能:
PC机运动控制系统,可视化编程;
螺丝浮高位移传感器,自动学习坐标高度;
可设定二连板同时进行锁付,减少取放料时间;
具有不限定产品螺丝锁付数量(最大可以达到1000颗);
具有自动读取产品CAD的XY坐标点,或者直接读取Gerber资料获得XY坐标点,针对螺丝数量多的产品;
具有图形显示不良点螺丝位置;解决因产品螺丝过多显示螺丝编号不易于找到不良点螺丝位置;
具有智能检测功能,可检测漏锁、浮锁、滑牙等;
主要技术参数:
机器尺寸:780*750*1490mm  (L*W*H)
锁付范围:350*300mm(X*Y)
驱动方式:3轴精密伺服驱动
定位精度:±0.02mm
操作系统: Windows 7
控制系统:PC +  四轴高性能运动控制卡
螺丝输送方式:吸取式
螺丝供料: 左右两边双供给器
编程方式:CAD坐标导入 + 教导式
锁付效率:<2S / 颗
操作界面: 10寸LCD +  键盘  + 鼠标  + USB
电源:220VAC、50HZ
气源:0.4Mpa
