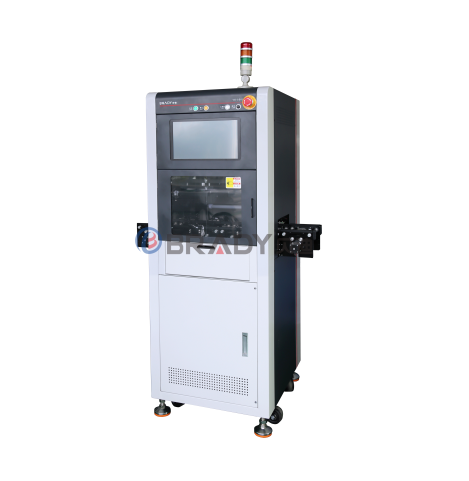

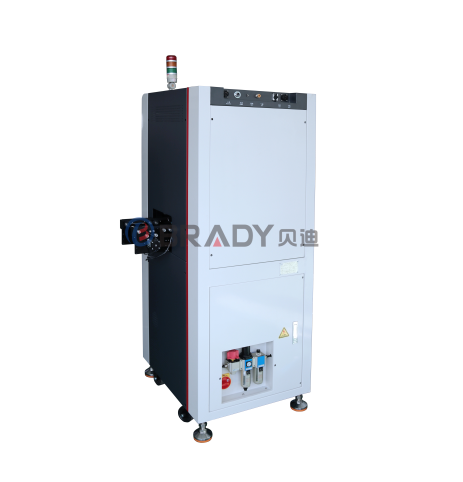

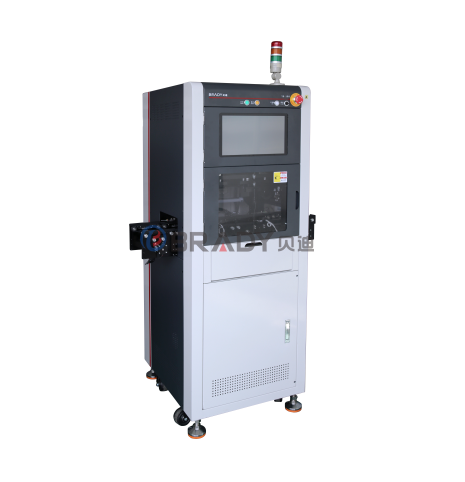

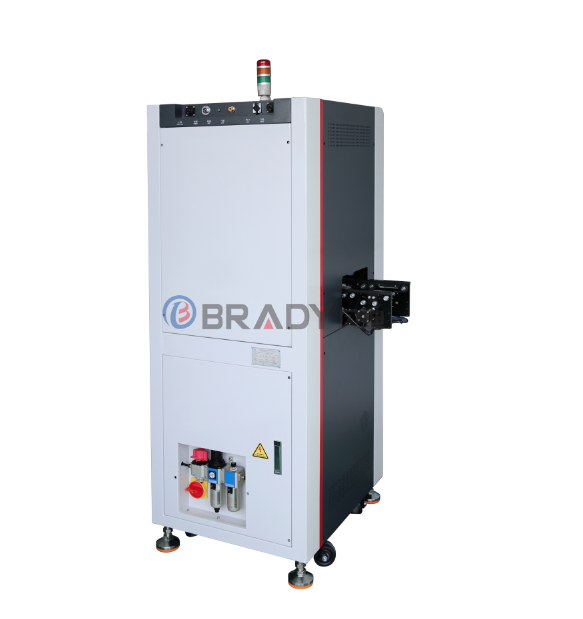

在线式压合机YH-104L
品牌：贝迪
重量：
电压电源：
是否提供加工定制：是
产品资料下载：
其它扩展属性：
其它扩展属性：
其它扩展属性：
用途：
该设备适用于手机产品BTB、摄像头等在线式、离线式压合组装
主要功能：
在线式轨道输送，模块化设计，可多机串联使用或与前后工位设备对接；
轨道宽度可调范围155-190mm，能适应各种手机宽度尺寸；
工作压力自动程序控制，压力0~2000N (0~200kg)任意设定；
具有气压数显及压力曲线实时监控功能；
工作压力、压接时间、生产计数等生产控制要素自动程序控制；
调用不同程序实现不同产品压合，程序具备多级密码管理能力；
具备安全门及各种异常警报提示等完善的安全防护能力；
具备生产统计和产品追溯管理能力，能够和MES系统进行实时通讯
BTB支持2站各8压点检测，共16组数据采集，实时显示压力曲线
支持左进右出、左进左出、右进右出、右进左出，4种物流方式
左侧、前侧 双14寸LCD屏，方便操作员查看状态
可无底模运行，通用性强，快速转线
主要技术参数：
机器尺寸：560*500*1600mm （宽*深*高，不包含两端接驳台长150mm)
压合气缸缸径：63mm
最大压力：2000N，平板压*1，压点数8个*2组
定位精度：±0.02mm
运动导轨：HIWIN滑轨
输送轨道：10mm平皮带
控制系统：PC + 工业一体电脑系统
通讯口： 以太网
电源：220VAC、50HZ
气源：0.4~0.7Mpa
整机重量：150kg
